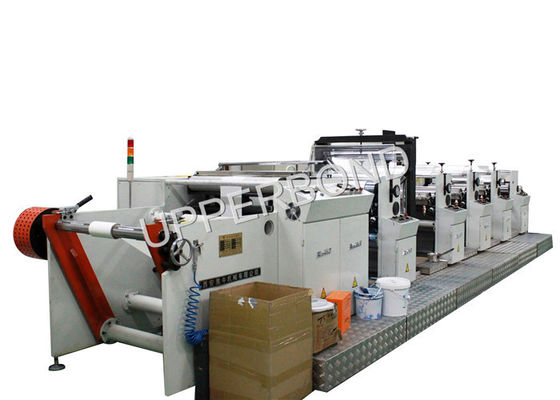

120 m/min Maglietta ad alta velocità per stampa in intaglio a 5 colori


120 m/min Maglietta ad alta velocità per stampa in intaglio a 5 colori




Caratteristiche

La stampante a calco WY-700 è una stampante a calco ad alta velocità progettata e prodotta dalla nostra azienda specificamente per le caratteristiche della carta. . Combina la stampa ad alta velocità con un elevato tasso di prodotto finito e adotta il metodo standard di stampa a gravura modulare.che si rivela essere la migliore attrezzatura per la stampa di carta.

Tenendo pienamente conto delle caratteristiche della stampa cartacea e della sua successiva lavorazione,la progettazione della macchina da stampa deve essere dotata del dispositivo di doppia stazione senza arresto per assicurare il funzionamento efficiente della macchina in tutto il processo.

La nuova tecnologia e gli accessori sono ampiamente utilizzati nel suo sviluppo e progettazione, che migliora notevolmente la capacità e l'affidabilità della macchina.



Parametri tecnici



La struttura della macchina da stampa

La parte di stampa è costituita da unità di stampa, forno per l'essiccazione, scambiatore di calore e sistema di azionamento.

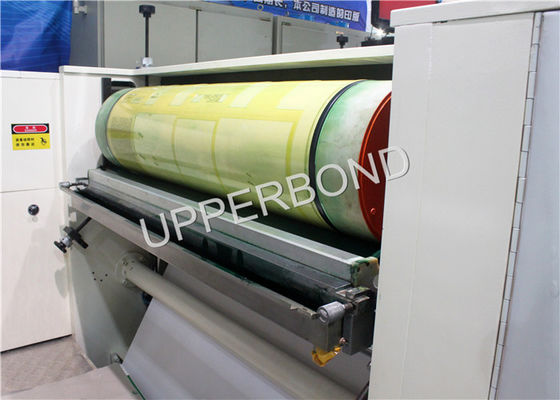

• Unità di stampa

La parte di stampa è di 5 colori di stampa a gravura standard, controllo dell'aria della stampa della lama da raschiatura, accampamento del rullo di forma adottare la forma di fissaggio pneumatico dell'albero.La parete e l'albero sono realizzati in ghisa ad alta resistenza attraverso correzione manuale e lavorazione molte volte, con elevata precisione e stabilità. raschiatrice di stampa a pressione pneumatica, regolazione della pressione del raschiatore è conveniente, il raschiatore è dotato di deflusso assiale indipendente.Lo stato di lavoro rendere l'inchiostro di fornitura più uniformità e assicurarsi che il raschiatore ha una vita di servizio più lunga. immergere il serbatoio di inchiostro utilizzato in concerto con la lama di raschiatura, rendere il rotolo di forma può completamente infiltrarsi nel processo di lavoro, non è facile da collegare quando a bassa velocità,e rende il rullo di forma in uno stato relativamente chiuso, il fenomeno del rifiuto dell' inchiostro non è facile ad accadere ad alta velocità

L'alimentazione di inchiostro adotta una pompa di inchiostro pneumatica di circolazione, lasciando che l'inchiostro possa essere completamente miscelato, allo stesso tempo, può evitare il problema di stampa a causa del sedimento di vernice.Il sistema di inchiostro di approvvigionamento è dotato di filtro secondario (importazione ed esportazione), può evitare residui, acque reflue e ecc che entrano nella zona di stampa, botti di inchiostro in acciaio inossidabile, sembra bello e resistente alla corrosione,La trasmissione di potenza tra quattro gruppi non adotta un accoppiamento a molla a chiusura, può garantire una precisa sincronizzazione della trasmissione di potenza; anche a causa della progettazione di aumento progressivo della tensione, rende la stampa con elevata precisione e stabilità.La stampa e la ricezione sono un muro di ghisa unitario, ha buone prestazioni di assorbimento degli urti e una rigidità sufficiente, assicurano l'alta velocità delle prestazioni della macchina e la stabilità di lavoro a lungo termine.modalità di pressione della bombola (figura 8), la piastra di stampa può essere regolata arbitrariamente in una grande portata di diametro 140-140 mm, adatta per la stampa di prodotti con variazione di lunghezza ripetuta significativamente.

Può essere attrezzato arbitrariamente con sistema di allineamento automatico tra i vari gruppi, il sistema può essere basato su richieste dell'utente di utilizzare le attrezzature nazionali o importate,può ottenere sovrascrizione automatica tra diversi gruppi di stampa, la precisione di allineamento è migliore di 0,2 mm.

L'allineamento assiale eseguito manualmente.

(2)Sciucatrice di pani

Asciugatura forno è il modo di traslazionale intorno, hanno una vasta gamma di movimento, rendere più conveniente della carta usura e guida operazione di pulizia rulli.Sistema di circolazione di riscaldamento esterno indipendente, spruzzo di vento caldo sulla carta ad alta velocità tramite ugello superficiale sul forno di asciugatura (figura 10), per far volatilizzare rapidamente il solvente e scaricarlo.Parte dei gas di scarico è stata forzata a scaricare all'aperto da un ventilatore di scaricoIl disegno della fornace per l'essiccazione più lunga è più adatto per l'inchiostro di stampa della superficie della carta asciutto a bassa temperatura.Ha messo un forno di rinforzo dopo l'ultimo gruppo di stampa, rendere il solvente di inchiostro di stampa carta può evaporare completamente, al fine di eliminare l'odore peculiare del prodotto stampato residuo solvente interno, per migliorare la qualità del prodotto.

(3)Sistema di scambio termico

Il sistema di scambio di calore è indipendente dal lato della macchina.il riscaldatore elettrico e il riscaldatore a vapore possono essere rapidamente scambiati (la macchina adotta la modalità di riscaldamento elettrico) per soddisfare le esigenze dei diversi utenti (figura 11), attraverso il controllo del rapporto del modulo di regolazione della pressione MJYS da parte del regolatore di temperatura SR73 per regolare la temperatura del riscaldatore (o degli attuatori elettrici dell'ammortizzatore),può garantire l'intervallo di temperatura della scarica calda entro i valori di + o - 2 °C, ventilatore di presa adotta il ventilatore di tipo split a basso rumore, basso rumore durante il funzionamento, alta affidabilità.

(4)Sistema di trasmissione a piastra

Il sistema di trasmissione a piastra è a piastra conicola a fuso superiore e la scatola di ingranaggi differenziale a forma di lega retta, la cassa degli ingranaggi è dotata di un ingranaggio a frizione a mano, la piastra è comoda e una versione grezza.Attraverso il registro macchina elettrica sul meccanismo differenziale, e il sistema differenziale nella scatola di trasmissione, può realizzare un registro automatico preciso.la trasmissione di potenza in più fasi attraverso un accoppiamento elastico senza interruzioni, rendere l'azionamento più preciso e fluido.

Sgombero e laminatura

Lo scarico e il lamino adottano un modello a doppia parete, l'asse dello scarico e del lamino adotta entrambi 76 mm, il diametro del rotolio dello scarico e del lamino può essere fino a 1300 mm

Sistema di controllo e procedure operative

Questo sistema di controllo comprende principalmente: interfaccia uomo-macchina touch screen; sistema di gestione intelligente di controllo PLC; sistema di ricezione e svuotamento, alimentazione a tensione costante di controllo automatico,sistema di correzione del controllo automatico, controllo servo sincrono di trazione di decollo e rotolamento con ufficio stampa, il computer automaticamente sul sistema di registro, sistema di monitoraggio stroboscopico del computer,sistema di controllo automatico della temperatura del forno, elettrico, pneumatico, ventilatore a presa, ecc. di controllo di sequenza PLC e blocco di sicurezza,parti importanti dello stato di funzionamento dell'unità, quali il monitoraggio della temperatura del rivestimento del riduttore e le funzioni di allarme, ecc.

Le parti di cui sopra hanno tutte istruzioni separate per il riferimento di funzionamento, gli operatori, si prega di leggere attentamente, e conoscere bene le prestazioni e il funzionamento.

Il sistema operativo della macchina ha due stati di funzionamento, uno è un funzionamento manuale, l'altro è uno stato di funzionamento automatico, lo stato di funzionamento selezionato da un interruttore di sezione di quadrante master ark.

In stato manuale, l'azione di ciascuna parte della macchina, inclusa la panetteria di asciugatura, sempre aperta e chiusa; combinazione e separazione del rullo di pulizia; separazione;combinazione e separazione della raschiatrice, combinazione e separazione della trazione, ecc.

Tutti tramite il funzionamento manuale per il pannello di controllo interruttori per realizzare, nello stato automatico, sopra il funzionamento può essere eseguito da un pulsante azione.






FOTografia
